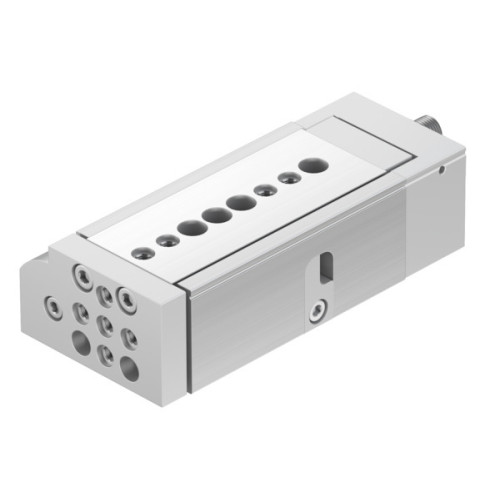

DGSL-12-30-EA Mini slide

Manufacturer's No: DGSL-12-30-EA     Manufacturer: Festo
DGSL-12-30-EA Mini slide

Availability On Request

£558.54
  • Model: DGSL-12-30-EA Mini slide
  • Stroke: 30 mm
  • Adjustable end position range/length: Front 9 mm, Rear 5.5 mm
  • Piston diameter: 16 mm
  • Operating mode: Yoke drive unit
  • Cushioning: Short elastic cushioning rings/pads at both ends
  • Guide: Ball bearing cage guide
  • Position detection: Via proximity switch
  • Operating pressure: 0.1 MPa, 0.8 MPa, 1 bar, 8 bar
  • Max. speed: 0.8 m/s

Read more

  • Repetition accuracy: 0.3 mm
  • Mode of operation: Double-acting
  • Operating medium: Compressed air to ISO 8573-1:2010 [7:4:4]
  • Corrosion resistance class CRC: 0 (No corrosion stress)
  • LABS (PWIS) conformity: VDMA24364-B1/B2-L
  • Cleanroom class: Class 7 according to ISO 14644-1
  • Ambient temperature range: 0°C to 60°C
  • Impact energy in end positions: 0.25 Nm
  • Cushioning length: 1 mm
  • Max. force: Fy 1075 N, Fz 1075 N
  • Max. moment: Mx 15 Nm, My 10 Nm, Mz 10 Nm
  • Theoretical force at 0.6 MPa (6 bar, 87 psi): Return stroke 104 N, Advance stroke 121 N
  • Moving mass: 299 g
  • Product weight: 735 g
  • Alternative connections: Refer to product drawing
  • Type of mounting: With through-hole
  • Pneumatic connection: M5
  • Material: Cover - Wrought aluminium alloy, Seals - HNBR, Housing - Wrought aluminium alloy, Piston rod - High-alloy stainless steel
  • RoHS-compliant materials
  • Note: Lubricated operation possible, but lubricated operation always required


Product

Manufacturer Material ID -
DGSL-12-30-EA
Net Weight -
0.81kg

Additional Product Information

Commodity Code -
84123100
Country of Origin -
DE
UNSPSC -
30102206
