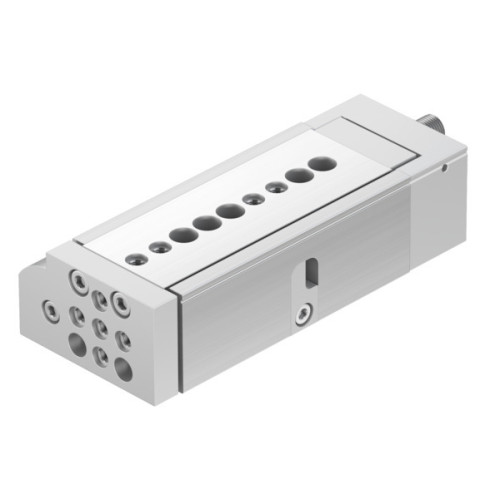

DGSL-12-40-EA Mini slide

Manufacturer's No: DGSL-12-40-EA     Manufacturer: Festo
DGSL-12-40-EA Mini slide

Availability On Request

£591.57
  • Model: DGSL-12-40-EA Mini slide
  • Stroke: 40 mm
  • Adjustable end position range/length front: 9 mm
  • Adjustable end position range/length rear: 5.5 mm
  • Piston diameter: 16 mm
  • Operating mode: Yoke drive unit
  • Cushioning: Short elastic cushioning rings/pads at both ends
  • Guide: Ball bearing cage guide
  • Position detection: Via proximity switch
  • Operating pressure: 0.1 MPa, 0.8 MPa, 1 bar, 8 bar

Read more

  • Max. speed: 0.8 m/s
  • Repetition accuracy: 0.3 mm
  • Mode of operation: Double-acting
  • Operating medium: Compressed air to ISO 8573-1:2010 [7:4:4]
  • Corrosion resistance class CRC: 0 (No corrosion stress)
  • LABS (PWIS) conformity: VDMA24364-B1/B2-L
  • Cleanroom class: Class 7 according to ISO 14644-1
  • Ambient temperature: 0°C to 60°C
  • Impact energy in end positions: 0.25 Nm
  • Cushioning length: 1 mm
  • Max. force: Fy 1142 N, Fz 1142 N
  • Max. moment: Mx 18 Nm, My 11 Nm, Mz 11 Nm
  • Theoretical force at 0.6 MPa (6 bar, 87 psi), return stroke: 104 N
  • Theoretical force at 0.6 MPa (6 bar, 87 psi), advance stroke: 121 N
  • Moving mass: 320 g
  • Product weight: 786 g
  • Type of mounting: With through-hole
  • Pneumatic connection: M5
  • Material cover: Wrought aluminium alloy
  • Material seals: HNBR
  • Material housing: Wrought aluminium alloy
  • Material piston rod: High-alloy stainless steel


Product

Manufacturer Material ID -
DGSL-12-40-EA
Net Weight -
0.90kg

Additional Product Information

Commodity Code -
84123100
Country of Origin -
DE
UNSPSC -
30102206
Festo

Availability On Request

£591.57
