8085172

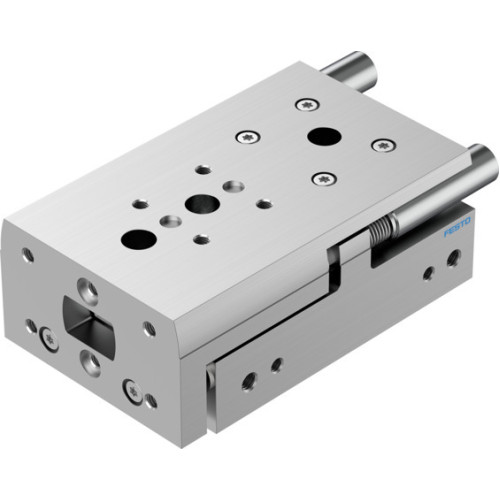

DGST-12-40-Y12A Mini slide

Manufacturer's No: DGST-12-40-Y12A     Manufacturer: Festo
DGST-12-40-Y12A Mini slide

Availability On Request

£559.37
  • Mini slide with a stroke of 40mm
  • Adjustable end position range: front 16.7mm, rear 15.2mm
  • Piston diameter: 12mm
  • Operating mode: Yoke drive unit
  • External hydraulic cushioning for cushioning
  • Mounting position: optional
  • Recirculating ball bearing guide for guidance
  • Twin piston design with yoke and piston rod
  • Position detection via proximity switch
  • Operating pressure range: 0.1 MPa to 8 Bar (1 to 116 PSI)

Read more

  • Maximum speed: 0.8 m/s
  • Repetition accuracy: <= 0.02mm
  • Double-acting operation mode
  • Operating medium: Compressed air to ISO 8573-1:2010 [7:4:4]
  • Corrosion resistance class: 1 (Low corrosion stress)
  • LABS (PWIS) conformity: VDMA24364-B1/B2-L
  • Cleanroom class: Class 6 according to ISO 14644-1
  • Ambient temperature range: -10°C to 60°C
  • Impact energy in end positions: 1.4 J
  • Cushioning length: 5mm
  • Max. forces: Fy 560N, Fz 560N, Mx 5.8Nm, My 5.8Nm, Mz 5.8Nm
  • Theoretical force at 0.6 MPa (6 bar, 87 psi): return stroke 102N, advance stroke 136N
  • Moving mass: 300g, Product weight: 595g
  • Type of mounting: With through-hole
  • Pneumatic connection: M5
  • RoHS-compliant materials used
  • Materials: Wrought aluminium alloy (cover, housing), HNBR (seals), POM and TPE-E (guide), High-alloy stainless steel (piston rod)


Product

Manufacturer Material ID -
DGST-12-40-Y12A
Net Weight -
0.58kg

Additional Product Information

Commodity Code -
84123100
Country of Origin -
DE
UNSPSC -
30102206
Festo

Availability On Request

£559.37
