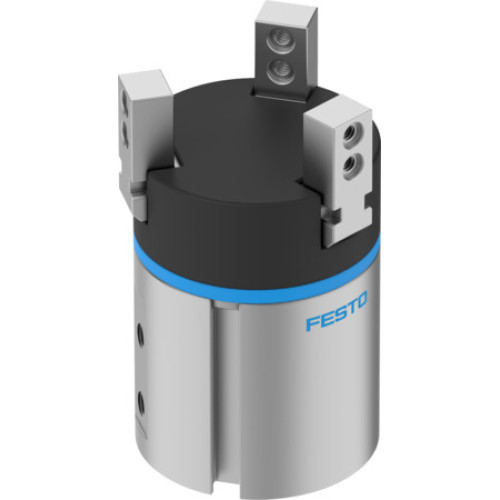

DHDS-32-A Three-point gripper

Manufacturer's No: DHDS-32-A     Manufacturer: Festo
DHDS-32-A Three-point gripper

Availability On Request

£686.97
  • Model: DHDS-32-A
  • Gripper Size: 32
  • Gripper Type: Three-point
  • Gripper Function: Double-acting, 3-point
  • Gripper Jaws: 3
  • Stroke per Gripper Jaws: 3.9 mm
  • Max. Replacement Accuracy: 0.2 mm
  • Repetition Accuracy: 0.04 mm
  • Gripping Force:
    • Opening: 405 N
    • Closing: 345 N
  • Gripper Force per Jaw:
    • Opening: 135 N
    • Closing: 115 N

Read more

  • Gripper Jaw Backlash:
    • Angular (ax, ay): 0.2°
    • Sz: 0.02 mm
  • Rotationally Symmetrical: 0.2 mm
  • Operating Pressure: 2-8 bar
  • Max. Operating Frequency: 4 Hz
  • Min. Opening Time: 44 ms at 0.6 MPa
  • Min. Closing Time: 51 ms at 0.6 MPa
  • Position Detection: Via proximity switch
  • Mounting: Optional, via female thread and dowel pin
  • Design: Lever, Force pilot operated motion sequence
  • Lubrication: Lubricated operation possible
  • Corrosion Resistance: Low corrosion stress (CRC: 1)
  • LABS (PWIS) Conformity: VDMA24364-B2-L
  • Ambient Temperature: 5-60°C
  • Mass Moment of Inertia: 0.79 kgcm²
  • Max. Force on Gripper Jaw (Static): 150 N
  • Max. Torque at Gripper (Static):
    • Mx: 9 Nm
    • My: 9 Nm
    • Mz: 9 Nm
  • Lubrication Interval for Guide Components: 10 years
  • Max. Mass per External Gripper Finger: 150 g
  • Product Weight: 276 g
  • Pneumatic Connection: M5
  • Operating Medium: Compressed air to ISO 8573-1:2010 [7:4:4]
  • Materials:
    • Cover Cap: PA
    • Housing: Hard anodised wrought aluminium alloy
    • Gripper Jaws: High-alloy stainless steel
  • Suitability for Li-ion Battery Production: Metals with more than 5% copper excluded, exceptions apply
  • RoHS-Compliant Materials


Product

Manufacturer Material ID -
DHDS-32-A
Net Weight -
0.36kg

Additional Product Information

Commodity Code -
84798997
Country of Origin -
IT
UNSPSC -
30102206
