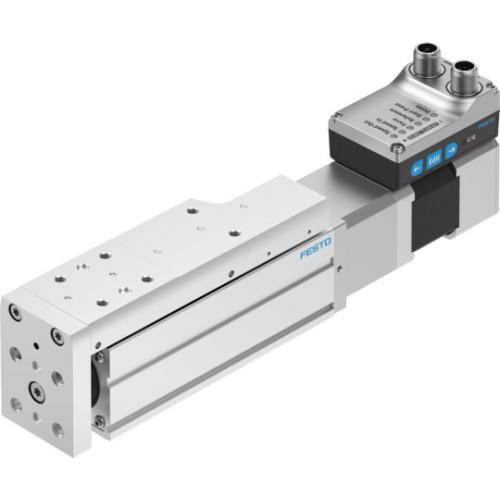

EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA Mini slide unit

Manufacturer's No: EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA     Manufacturer: Festo
EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA Mini slide unit

Availability On Request

£1,116.94
  • Product: Mini slide unit EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA
  • Working stroke: 75 mm
  • Size: 45
  • Spindle diameter: 10 mm
  • Spindle pitch: 10 Y13
  • Design: Electric mini slide with ball screw drive and integrated drive
  • Motor type: Stepper motor
  • Guide: Recirculating ball bearing guide
  • Position detection: Motor encoder and proximity switch
  • Rotor position sensor: Absolute single-turn encoder with magnetic measuring principle

Read more

  • Max. acceleration: 5 m/s²
  • Max. speed: 0.25 m/s
  • Repetition accuracy: ±0.015 mm
  • Max. current consumption: 3 A
  • Nominal voltage: 24 V DC
  • Parameterisation interface: IO-Link and user interface
  • Vibration resistance: Level 1 according to FN 942017-4 and EN 60068-2-6
  • Shock resistance: Level 1 according to FN 942017-5 and EN 60068-2-27
  • Corrosion resistance: Class CRC 0
  • Cleanroom class: Class 9 according to ISO 14644-1
  • Degree of protection: IP40
  • Ambient temperature range: 0°C to 50°C
  • Dynamic basic load rating: 7413 N for fixed bearing, 3240 N for linear guide, 3200 N for ball screw
  • Max. forces: Fy and Fz at 1314 N, Fx at 120 N
  • Max. moments: Mx, My, and Mz at 8.14 NM, 7.05 NM, and 7.05 NM respectively
  • Static basic load rating: 5900 N for ball screw, 5630 N for linear guide, 3966 N for fixed bearing
  • Reference service life: 5000 km
  • Maintenance interval: Life-time lubrication
  • Product weight: 1709 g
  • Material: Anodised wrought aluminium alloy for housing, yoke plate, and slide; high-alloy stainless steel for piston rod; rolled steel for spindle nut, spindle, guide slide, and guide rail


Product

Manufacturer Material ID -
EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA
Net Weight -

Additional Product Information

Commodity Code -
84798997
Country of Origin -
DE
UNSPSC -
39121459
Festo

Availability On Request

£1,116.94
