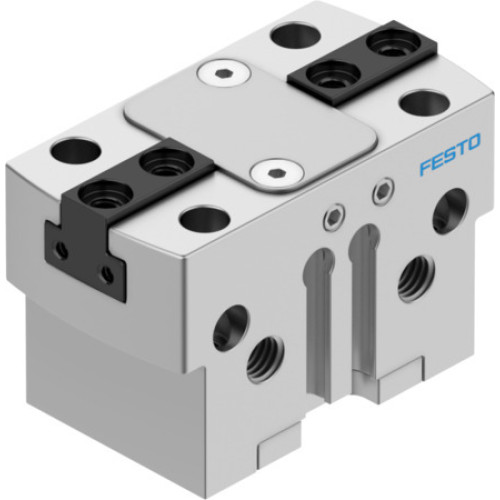

HGPT-16-A-B Parallel gripper

Manufacturer's No: HGPT-16-A-B     Manufacturer: Festo
HGPT-16-A-B Parallel gripper

Availability On Request

£592.22
  • Model: HGPT-16-A-B Parallel Gripper
  • Size: 16
  • Gripper Type: Parallel
  • Stroke per Gripper Jaw: 3 mm
  • Max. Replacement Accuracy: ? 0.2 mm
  • Max. Angular Gripper Jaw Backlash (ax, ay): ? 0.1 deg
  • Max. Gripper Jaw Backlash (Sz): ? 0.02 mm
  • Number of Gripper Jaws: 2
  • Drive System: Pneumatic
  • Mounting Position: Optional

Read more

  • Mode of Operation: Double-acting
  • Gripper Force Backup: None
  • Design: Wedge-shaped Drive
  • Position Detection: Via Proximity Switch
  • Operating Pressure: 3 BAR (Normal), 8 BAR (Max), 0 BAR (Blocked Air), 0.5 BAR (Blocked Air Max)
  • Max. Operating Frequency: 3 HZ
  • Min. Opening Time: 9 MS at 0.6 MPa (6 bar, 87 psi)
  • Min. Closing Time: 11 MS at 0.6 MPa (6 bar, 87 psi)
  • Total Gripping Force: 120 N (Opening), 106 N (Closing)
  • Gripper Force per Gripper Jaw: 60 N (Opening), 53 N (Closing)
  • Mass Moment of Inertia: 0.141 KGC
  • Max. Force on Gripper Jaw (Fz Static): 200 N
  • Max. Torque at Gripper (Mx Static): 10 NM
  • Max. Torque at Gripper (My Static): 12 NM
  • Max. Torque at Gripper (Mz Static): 6 NM
  • Lubrication Interval for Guide Components: 5 YUE
  • Product Weight: 85 G
  • Type of Mounting: Via Female Thread, Centring Sleeve, Through-hole, Dowel Pin
  • Pneumatic Connection: M3 (Blocked Air), M5
  • Materials: RoHS-compliant, High-alloy Stainless Steel (Cover Cap), Anodised Aluminium (Housing), Hardened Steel (Gripper Jaws)


Product

Manufacturer Material ID -
HGPT-16-A-B
Net Weight -
0.11kg

Additional Product Information

Commodity Code -
84798997
Country of Origin -
DE
UNSPSC -
30102206
