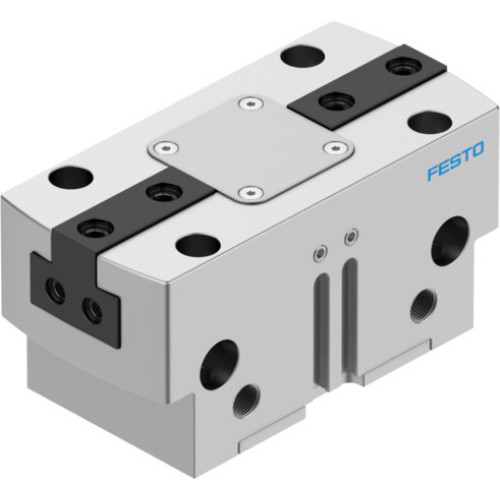

HGPT-50-A-B Parallel gripper

Manufacturer's No: HGPT-50-A-B     Manufacturer: Festo
HGPT-50-A-B Parallel gripper

Availability On Request

£1,026.55
  • Model: HGPT-50-A-B
  • Gripper Type: Parallel
  • Size: 50
  • Stroke per Gripper Jaw: 12 mm
  • Max. Replacement Accuracy: ? 0.2 mm
  • Max. Angular Gripper Jaw Backlash Ax, Ay: ? 0.1 deg
  • Max. Gripper Jaw Backlash Sz: ? 0.02 mm
  • Rotationally Symmetrical: 0.2 mm
  • Repetition Accuracy: 0.05 mm
  • Number of Gripper Jaws: 2

Read more

  • Drive System: Pneumatic
  • Mounting Position: Optional
  • Mode of Operation: Double-Acting
  • Gripper Force Back-Up: None
  • Design: Wedge-Shaped Drive
  • Design: Force Pilot Operated Motion Sequence
  • Position Detection: Via Proximity Switch
  • Operating Pressure: 3 BAR (Normal), 8 BAR (Max)
  • Operating Pressure of Blocked Air: 0 BAR (Normal), 0.5 BAR (Max)
  • Max. Operating Frequency of Gripper: 2 HZ
  • Min. Opening Time: 80 MS at 0.6 MPa
  • Min. Closing Time: 85 MS at 0.6 MPa
  • Max. Mass per External Gripper Finger: 640 g
  • Operating Medium: Compressed Air to ISO 8573-1:2010 [7:4:4]
  • Corrosion Resistance Class CRC: 2 (Moderate Corrosion Stress)
  • LABS (PWIS) Conformity: VDMA24364-B1/B2-L
  • Degree of Protection: IP40
  • Ambient Temperature: 5°C (Min), 60°C (Max)
  • Total Gripping Force: 1140 N (Opening), 1070 N (Closing)
  • Gripper Force per Gripper Jaw: 570 N (Opening), 535 N (Closing)
  • Mass Moment of Inertia: 19.488 kgcm²
  • Max. Force on Gripper Jaw Fz Static: 3200 N
  • Max. Torque at Gripper: 120 Nm (Mx, My Static), 100 Nm (Mz Static)
  • Lubrication Interval for Guide Components: 5 years
  • Product Weight: 1400 g
  • Type of Mounting: Via Female Thread, Centring Sleeve, Through-Hole, Dowel Pin
  • Pneumatic Connection: M5 (Blocked Air), G1/8
  • Material: RoHS-Compliant
  • Material Cover Cap: High-Alloy Stainless Steel
  • Material Housing: Anodised Aluminium
  • Material Gripper Jaws: Hardened Steel


Product

Manufacturer Material ID -
HGPT-50-A-B
Net Weight -
0.00kg

Additional Product Information

Commodity Code -
84798997
Country of Origin -
DE
UNSPSC -
30102206
Festo

Availability On Request

£1,026.55
