560235

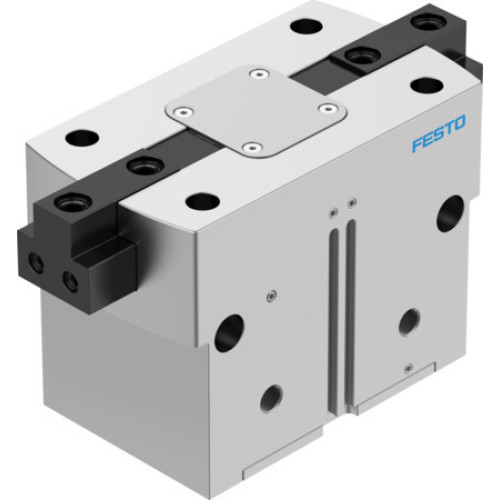

HGPT-80-A-B-G1 Parallel gripper

Manufacturer's No: HGPT-80-A-B-G1     Manufacturer: Festo
HGPT-80-A-B-G1 Parallel gripper

Availability On Request

£2,001.00
  • Model: HGPT-80-A-B-G1 Parallel Gripper
  • Gripping Force Retention When Opening
  • Size: 80
  • Stroke per Gripper Jaw: 25 mm
  • Max. Replacement Accuracy: <= 0.2 mm
  • Max. Angular Gripper Jaw Backlash ax, ay: <= 0.1 deg
  • Max. Gripper Jaw Backlash Sz: <= 0.02 mm
  • Rotationally Symmetrical: 0.2 mm
  • Repetition Accuracy: 0.05 mm
  • Number of Gripper Jaws: 2

Read more

  • Drive System: Pneumatic
  • Mounting Position: Optional
  • Mode of Operation: Double-Acting
  • Gripper Function: Parallel
  • Gripper Force Back-Up: During Opening
  • Design: Wedge-Shaped Drive
  • Design: Force Pilot Operated Motion Sequence
  • Position Detection: Via Proximity Switch
  • Operating Pressure: 4 BAR, 8 BAR
  • Operating Pressure of Blocked Air: 0 BAR, 0.5 BAR
  • Max. Operating Frequency of Gripper: 2 HZ
  • Min. Opening Time at 0.6 MPa: 182 MS
  • Min. Closing Time at 0.6 MPa: 353 MS
  • Max. Mass per External Gripper Finger: 1830 g
  • Operating Medium: Compressed Air to ISO 8573-1:2010 [7:4:4]
  • Corrosion Resistance Class CRC: 2 - Moderate Corrosion Stress
  • LABS (PWIS) Conformity: VDMA24364-B1/B2-L
  • Degree of Protection: IP40
  • Ambient Temperature: 5°C, 60°C
  • Mass Moment of Inertia: 238.336 kgcm^2
  • Max. Force on Gripper Jaw Fz Static: 7000 N
  • Max. Torque at Gripper Mx Static: 180 Nm
  • Max. Torque at Gripper My Static: 220 Nm
  • Max. Torque at Gripper Mz Static: 170 Nm
  • Lubrication Interval for Guide Components: 5 years
  • Product Weight: 6287 g
  • Type of Mounting: Via Female Thread, Centring Sleeve, Through-Hole, Dowel Pin
  • Pneumatic Connection, Blocked Air: M5
  • Pneumatic Connection: G1/4
  • Material Cover Cap: High-Alloy Stainless Steel
  • Material Housing: Anodised Aluminium
  • Material Gripper Jaws: Hardened Steel
  • RoHS-Compliant Materials


Product

Manufacturer Material ID -
HGPT-80-A-B-G1
Net Weight -
0.01kg

Additional Product Information

Commodity Code -
84798997
Country of Origin -
DE
UNSPSC -
30102206
Festo

Availability On Request

£2,001.00
