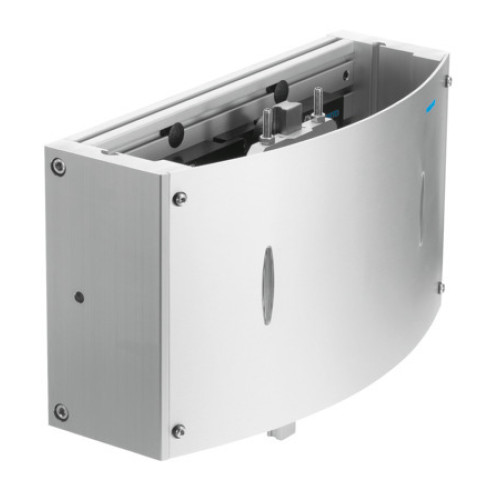

HSP-12-AS-AD Handling module

Manufacturer's No: HSP-12-AS-AD     Manufacturer: Festo
HSP-12-AS-AD Handling module

Availability On Request

£3,036.83
  • Size: 12
  • Y Stroke: 52 mm, 68 mm
  • Z Stroke: 20 mm, 30 mm
  • Working Z Stroke: 15 mm
  • Cushioning: Shock absorber at both ends, Soft characteristic curve
  • Mounting Position: Guide rail, Vertical
  • Design: Drive shaft, Cross guide, Force pilot operated motion sequence
  • Position Detection: Via proximity switch
  • Protection Against Torque/Guide: Cross guide
  • Min. Cycle Time: 0.6 s

Read more

  • Repetition Accuracy: ±0.01 mm
  • Operating Medium: Compressed air to ISO 8573-1:2010
  • Lubrication: Lubricated operation possible
  • LABS (PWIS) Conformity: VDMA24364-B2-L
  • Ambient Temperature: 0°C, 60°C
  • Max. Drive Torque: 1.25 Nm
  • Max. Axial Force: 18 N
  • Max. Torque Mx Dynamic/Static: 1.1 Nm, 5 Nm
  • Max. Torque My Dynamic/Static: 1.1 Nm, 5 Nm
  • Max. Torque Mz Dynamic/Static: 1.1 Nm, 5 Nm
  • Max. Effective Load: 0.5 kg
  • Max. Radial Force at Drive Shaft: 45 N
  • Theoretical Force at 0.6 MPa: 40 N
  • Product Weight: 2500 g
  • Mounting of Front Unit: With through-hole
  • Type of Mounting: With through-hole, Via slot nuts
  • Material Base Plate: Wrought aluminium alloy
  • Material Cross-guide: Tempered steel
  • Material Side Components: Wrought aluminium alloy


Product

Manufacturer Material ID -
HSP-12-AS-AD
Net Weight -
0.00kg

Additional Product Information

Commodity Code -
84798997
Country of Origin -
DE
UNSPSC -
23153202
