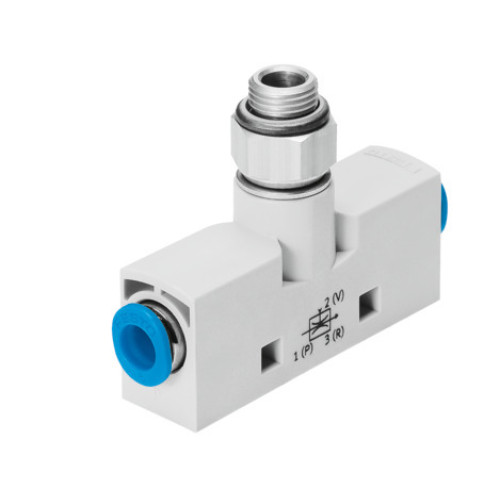

VN-05-H-T3-PQ2-VA4-RQ2 Vacuum generator

Manufacturer's No: VN-05-H-T3-PQ2-VA4-RQ2     Manufacturer: Festo
VN-05-H-T3-PQ2-VA4-RQ2 Vacuum generator

Availability On Request

£38.00
  • Vacuum generator model: VN-05-H-T3-PQ2-VA4-RQ2
  • Type: Standard, high vacuum
  • Width: 14 mm
  • Connector: T shape with push-in connector
  • Vacuum connection: Male thread
  • Nominal size Laval nozzle: 0.45 mm
  • Grid dimension: 14 mm
  • Ejector characteristic: High vacuum, Standard
  • Design: T-shaped
  • Operating pressure for max. suction flow rate: 2.1 bar

Read more

  • Operating pressure: 1 bar, 8 bar
  • Operating pressure for max. vacuum: 4.5 bar
  • Max. vacuum: 88%
  • Nominal operating pressure: 6 bar
  • Max. suction flow rate against atmosphere: 6.2 L/min
  • Air supply time at nominal operating pressure: 4.8 s
  • Operating medium: Compressed air to ISO 8573-1:2010 [7:4:4]
  • Corrosion resistance class CRC: 1 - Low corrosion stress
  • LABS (PWIS) conformity: VDMA24364-B1/B2-L
  • Media temperature: 0°C to 60°C
  • Ambient temperature: 0°C to 60°C
  • Max. tightening torque: 0.5 Nm
  • Product weight: 24 g
  • Type of mounting: With through-hole, With accessories
  • Pneumatic connection port 1, 3: QS-6
  • Vacuum connection: G1/8
  • Material connecting thread: Wrought aluminium alloy
  • Materials: RoHS-compliant, NBR seals, POM receiver nozzle, POM-reinforced housing, Wrought aluminium alloy transmitter nozzle, Brass and nickel-plated fittings


Product

Manufacturer Material ID -
VN-05-H-T3-PQ2-VA4-RQ2
Net Weight -
0.03kg

Additional Product Information

Commodity Code -
84141089
Country of Origin -
HU
UNSPSC -
30102206
Festo

Availability On Request

£38.00
